طراحی و ساخت میز کار نجاری با قابلیت جمع آوری گرد و غبارهای معلق چوب

۰۶ مرداد ۱۳۹۹ | ۱۳:۱۷ کد : ۹۰۹۱ اخبار برگزیده اخبار ستادی
تعداد بازدید:۳۴۰
میز کار نجاری با قابلیت جمع آوری گرد و غبارهای معلق چوب در دانشکده هنر دانشگاه بیرجند طراحی و ‏ساخته شد.‏
طراحی و ساخت میز کار نجاری با قابلیت جمع آوری گرد و غبارهای معلق چوب

به گزارش روابط عمومی و اطلاع‌رسانی دانشگاه بیرجند، به همت کاظم ابراهیمی، مسئول آزمایشگاه‌‎ها و ‏کارگاه‌های دانشکده میز کار مخصوص با قابلیت جمع آوری گرد و غبارهای معلق چوب در دانشکده هنر دانشگاه ‏بیرجند طراحی و ساخته شد.‏
این میزکار می‌تواند گرد و غبار‌های معلق حاصل از آن دسته ابزارهایی که در حین خدمات‌دهی گرد و غبار ‏بیشتری تولید می‌نمایند، مانند انواع فرزها و همچنین پولیش و ... را با مکش قوی از قسمت زیرن دستگاه به ‏کیسه¬های برزنتی مناسب در خارج از محیط کارگاه هدایت ‌کند.‏
فرآیند برش و سایش روی قطعه کار چوب باعث تولید گرد و غبار می‌شود که اثرات ناشی از این ‏گرد و غبار می‌تواند باعـث خشـکی بینـی، تحریک، سرفه و سینوزیت و همچنین مشکلات ریوی ‏گردد. از طرفی انباشت تراشه‌های چوب و یا ‏mdf‏ روی قطعه کار باعث کاهش دقت در انجام ‏کار نیز می‌شود. در حال حاضر میز مناسب برای جمع آوری این گرد و غبار وجو نداشته و به ‏همین دلیل این میز طراحی و ساخته شده است که استفاده از این دستگاه و متعلقات مربوطه می ‏توان این عوامل مخرب را به کمترین حالت ممکن کاهش داد. لذا در جهت سلامت کارگاه چوب ‏دانشکده هنر نیز اقدامی مشابه صورت گرفته است و میز کاری طراحی و با حمایت مالی ‏معاونت پژوهش، فناوری ونوآوری دانشگاه با مبلغ 120 میلیون ریال ساخته شد.‏

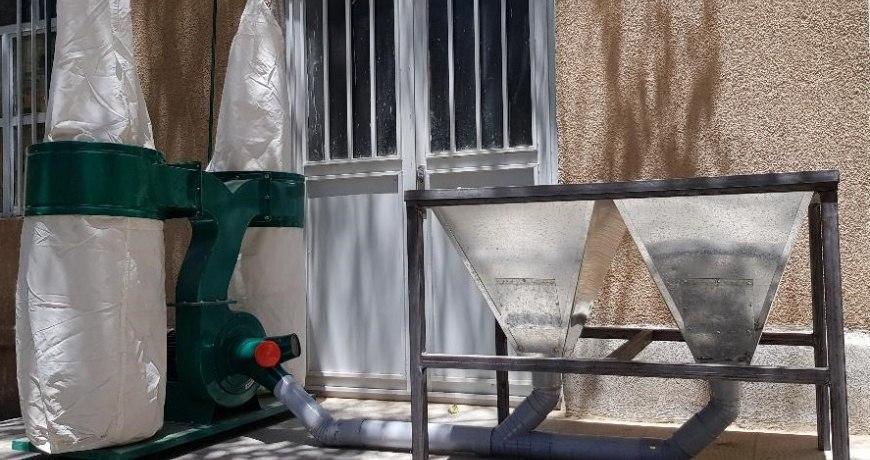

میز مد نظر دارای ارتفاعی معادل 90 و طول و عرضی معادل 150 در 80 سانتیمتر می‌باشد ‏که سطوحی شیب‌دار در قسمت زیرین صفحه مشبک آن قرار دارد و به انتهای هر کدام از ‏سطوح، یک لوله به قطر 10 سانتیمتر اتصال داده شده است که به دستگاه مکنده سه فاز وصل ‏می¬شوند، که با اتصال دادن آنها به همدیگر و تبدیل دو لوله به یک لوله با زانوی 45 درجه و ‏ایجاد شیب لازم، دارای مکش مناسبی می باشد.‏
برای بهبود عملکرد مکش نیز می‌توان با ایجاد فضایی هود مانند در بالای سطح میز، گرد و ‏غبار‍‌های معلق را جمع و همچنین با قرار دادن فنی مناسب آنها را به سمت پایین هدایت نمود و ‏همچنین نصب قطعه¬ای متحرک مشابه لوله جارو برقی با سری قیف مانند در یک سمت قطعه‌کار ‏نیز می‌تواند بخش اعظمی از گرد‌های معلق را قبل از ورود به سینی زیرین جمع‌آوری کرده و به ‏دستگاه مکنده انتقال دهد.‏
لازم به ذکر است دستگاه مکنده دارای سه ورودی مکش گرد وغبار می باشد، و از آنجایی که ‏سه فاز بوده و دارای قدرت مکش مناسبی است می توان همزمان دستگاه‌های دیگری که نیاز به ‏مکش خاک اره و گرد و غبار داشته باشند را نیز به آن وصل نمود که این امر از نظر هزینه ای ‏قابل توجیه بوده و صرفه جویی مالی در پی خواهد داشت.‏
ساخت این دستگاه در بازه‌ای شش ماه انجام شده است. این میز کار در کارگاه چوب دانشکده هنر ‏مورد بهره‌برداری قرار گرفت.
